OVERVIEW
제품소개
각형 노칭&와인딩 복합기
본 설비는 리튬 배터리 베어셀 제조의 노칭 와인딩 공정을 실현합니다.
-

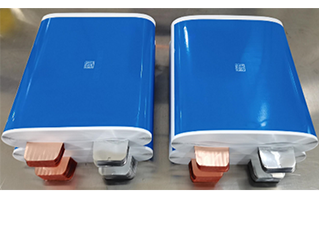

각형 알루미늄 케이스 와인딩 셀
ADVANTAGE
제품 특장점
-
샤프트는 DD 모터를 사용하여 구동합니다. 속도 편차≤0.2%
-
4단계의 사행보정, CCD로 피드백 제어를 형성합니다
-
Omron의 고성능 모션 컨트롤러 및 최신 기술을 채택했습니다
-
재료 투입은 로터리 커팅 제어를 채택했습니다
-
다중 집진 시스템 장착, 높은 집진 효율
-
장력 제어는 고정밀 센서를 사용하고, 피드백 제어를 시행합니다
-
기본 정보
- 설비 효율: ≥7ppm(극판 길이 ≤9m/JR)
- 호환 셀 폭:100~320mm
- 호환 셀 높이: 70~250mm
- 극판 언와인딩 롤 직경: ≤Փ750mm
- 분리막 언와인딩 롤 직경:≤Փ750mm
-
제품 성능
- 장력 편차: ≤±4%
- 얼라인먼트: ≤±0.3mm
- 탭 위치이탈:≤±3mm
- HAZ(Al): <100um
- HAZ(Cu): <150um
- 버:<15um
- 치수 오차: ±0.2mm
