OVERVIEW
製品紹介
角型電池タブノッチング巻取一体機
本設備はリチウムイオン電池のセル製造のシートノッチング巻取工程に用いられます。
-

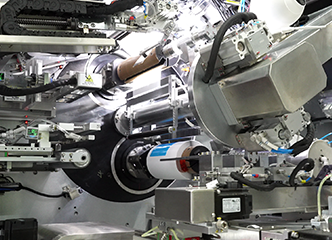

角型電池巻取セル
ADVANTAGE
製品のメリット
-

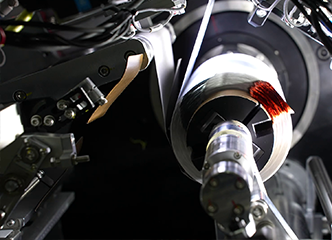

巻き針はDDモータで駆動し、速度変動は≤0.2%
-
4級のシート偏差補正、CCD検査と閉環管理
-
オムロンの高性能的な運動制御設備と技術を使用
-
材料輸入は追切制御を使用
-
複数の集塵システムを備え、除塵効率が高い
-
張力制御は高応答ボイスコイルモータを採用し、高精度検出センサと閉環を形成します
-
基本情報
- 設備効率:≥7ppm（极片长度9m)
- 対応セル幅:100-320mm
- 対応セル高さ:70-250mm
- シート巻き径:≤Փ750mm
- セパ巻き径:≤Փ750mm
-
製品性能
- 張力変動:≤±4%
- アライメント:≤±0.3mm
- タブずれ:≤±3mm
- 熱影響領域HAZ(Al):<100um
- 熱影響領域HAZ(Cu):<150um
- バリ:<15um
- 寸法精度:±0.2mm
